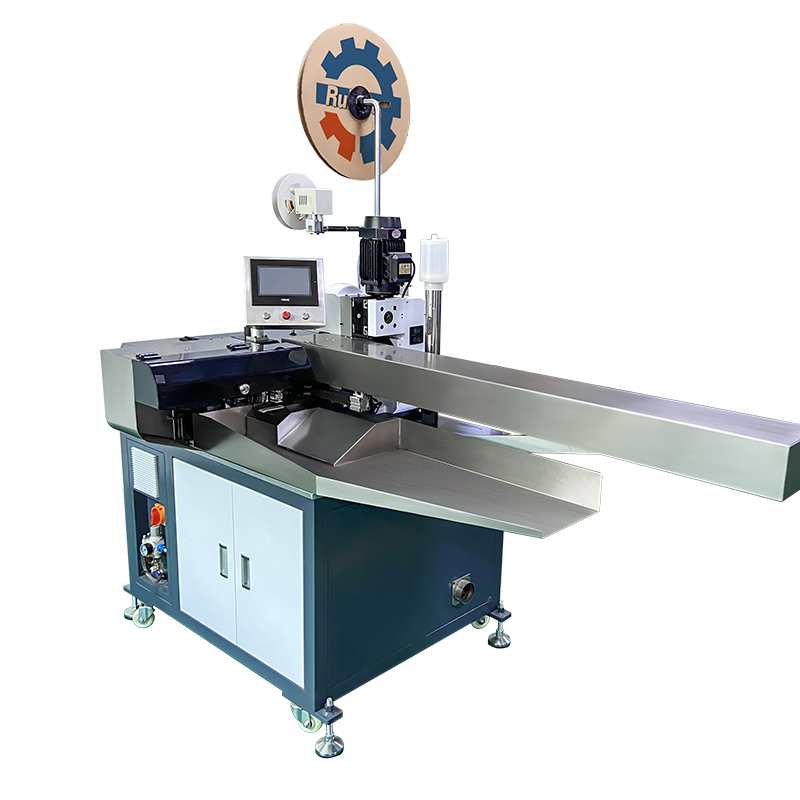

全自動高速單頭排線、電子線壓著沾錫機 RH-07CC

訂購熱線：189-2580-9267

產品介紹
機器參數
視頻介紹
適用產品

特點說明：

本機采用國際知名品牌日本松下，來控制系統。松下伺服,對速度，精度以及持續的穩定性更好。

采用觸屏操控方式調整參數,包括:線長度,剝皮長度,打端位置等等,可根據生產需要，實時全部觸屏調節;

操作全過程一看即會,可一人操作多臺設備.

產品多功能化，單端壓接端子，單端沾錫,排線、扁平護套線、電子線都能在本設備上加工完成,無須更換配件;只作微調整便可,實現一機多用,大大的減少設備投資和人工成本

適用行業大多數的端子型號：PHXH、ZH,SCN,SMVH,杜邦等多種型號連續端子的壓接。

偏心軸和壓接部分采用穩定耐用的凸輪結構，控制分線動作穩而快。使線束端子壓著力均衡，機器運行穩定，精準高效，產品成品率高。

打端效率高,壓著速度20pin 排線可達85000PCS/H,機器可24小時工作;8條電子線可達65000PCS/H,(視線材而定).

產品的A.B端送線壓接均采用精度、穩定性高的平移結構，送線更加快捷，打端效率更高。

產品具有特殊功能，供客戶生產需求實時調節:A,B端可間隔正反壓端子,排線2-20P,雙并線可同時1出5條、電子線可同時1出8條.

產品整機與結構均已申請專利，拒絕仿造。

基本參數	名稱	多功能單頭排線、電子線壓著（松下伺服系統）沾錫機
	外形尺寸	長1800mmX寬1100mmX高1520mm
	重量	約450KG
	電源	AC220V50HZ
	額定電流	15A
	功率	4000W
	工作氣壓	0.4MPa-0.6Mpa,氣源要求過濾并干燥
	安放空間	2米X3米
	工作環境	地面平整結實，干燥，無陽光直射
功能參數	打端效率	20P排線可達8500PCS/H；8P電子線可達65000PCS/H,（視線而定）。
	特殊功能	A端間隔壓著，B端扭線，一端打端，另一端沾錫、亦可A端全剝、半剝；B端扭線沾錫
		排線2-20P、兩并線可同時1出5條。
		電子線可同1出8條。
	模具更換	可更換打端模具，卡插式模具，更換快速。
	調試	調試簡便，送線，分線長度，切斷，剝皮全伺服控制
排線參數	切斷長度	38-1200mm（長度可以訂做）
	A端剝皮長度	0-6mm
	B端剝皮長度	0-11mm
	線材種類	AWG28#-18#排線，電子線，
	最大線寬	28mm
	最大排線P數	20P
	單根線材	OD0.8-2.5mm

相關推薦

產品推薦

RH-07CC全自動高速單頭排線、電子線壓著沾錫機

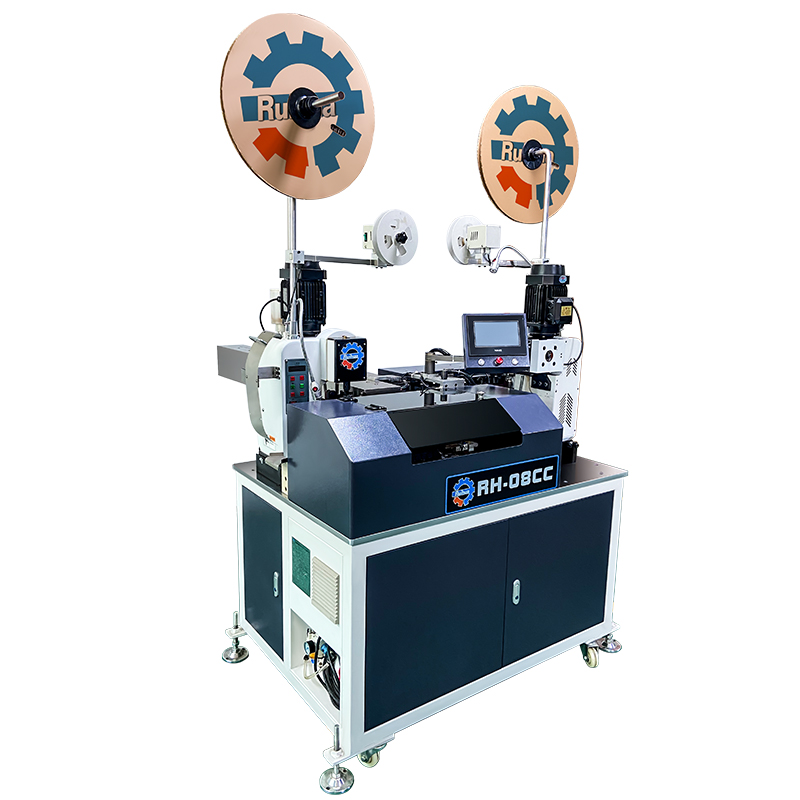

RH-08CC全自動高速雙頭排線、電子線壓著沾錫機

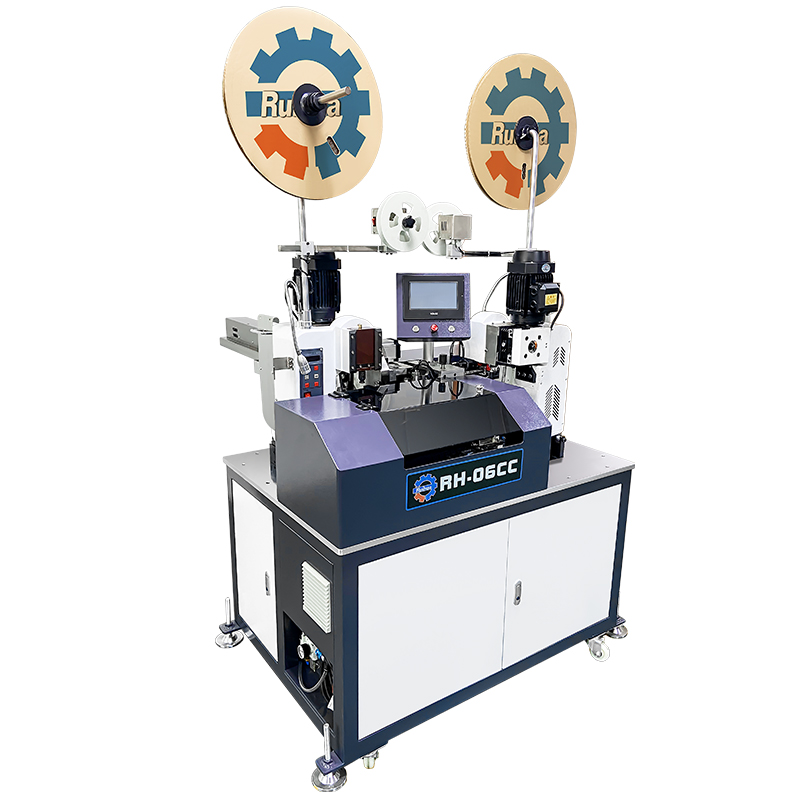

RH-06CC全自動高速雙頭排線、電子線壓著機
